1-rasm 2-rasm
3-rasm
4-rasm
Bug 'bosimi ostidagi globus klapanidagi suyuqlik xizmatlarining bosimining sezilarli darajada pasayishi bug'ni suyuqlikdan chiqaradi. Pufakchalar bosimni tiklaydi va qulab tushadi, bosim to'lqinlarini yaratadi. Binobarin, bosim to'lqinlari globus klapanlarining o'rindig'iga, vilkasi va tanasiga zarar etkazishi mumkin. Kavitatsiya trimada (o'rindiq va vilka), korpusda va quyi oqim quvurlarida tartibsiz chuqurchalar va eroziya hosil qilishi mumkin. 2-rasmda globus klapanlarining tiqinlarida korroziya shikastlanishiga juda o'xshash kichik chuqurlar ko'rinishidagi kavitatsiya shikastlanishi ko'rsatilgan.
Kavitatsiya korroziya va eroziyadan tashqari boshqa salbiy ta'sirlarga ham ega:
- Qattiq shovqin
- Kuchli tebranish
- Bug 'hosil bo'lishi sababli oqimni bo'g'ish
- Suyuqlik xususiyatlarini o'zgartirish
- Zavod yopildi
KAVITASYON JADIRLIGINI O'LCHISh
Kavitatsiyaning zo'ravonligi bo'shliq indeksi orqali o'lchanadi, bu formula bo'yicha hisoblanadi:

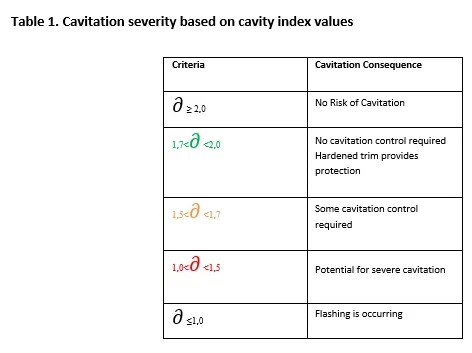

Bo'shliq indeksi qiymatlariga asoslangan klapanlar uchun kavitatsiyaning zo'ravonligi va kengayishi 1-jadvalda keltirilgan.
3-rasmda chorak burilishli klapanlar, shu jumladan shar, kelebek va vilkali vanalar uchun oqim sinovi va kavitatsiya koeffitsientini ishlab chiqish natijalari ko'rsatilgan.
Kavitatsiya xavfi nafaqat kavitatsiya indeksiga bog'liq, balki valfning ochilish foiziga ham ta'sir qiladi. Aslida, valfning kamroq ochilishi kavitatsiya ehtimolini oshiradi. Kavitatsiyaga ta'sir qiluvchi boshqa parametrlar mavjud:
- Valf hajmi: Kattaroq o'lchamdagi valflar kavitatsiya xavfini oshiradi.
- Bosim klassi: Yuqori bosim sinfidagi klapanlar yuqori bosim tushishi va kavitatsiya xavfiga ega.
- Materiallar: 22Cr dupleks kabi qattiqroq materiallar ostenitik zanglamaydigan po'latlar kabi yumshoqroq materiallarga qaraganda kamroq kavitatsiya xavfiga ega. Bundan tashqari, qattiq yoki qoplama shakli sifatida Stellite 6 (UNS R30006) yoki Stellite 21 va UNS S41000 yoki 415000 kabi 13Cr martensitik zanglamaydigan po'latlar kabi qattiq trim materiallari kavitatsiyaga nisbatan yuqori qarshilikka ega.
- Oqish: Vana yopilganda valf o'rindig'idan oqish kavitatsiya xavfini oshiradi.
- Oqim rejimi: Turbulent va yuqori oqim tezligi kavitatsiya xavfini oshiradi.
- Trim dizayni: Misol tariqasida, ko'p bosqichli trim dizayni bir bosqichda yuqori bosimning pasayishiga yo'l qo'ymaslik uchun ikki yoki undan ortiq bosqichda bosimning pasayishini yaratadi. Ko'p bosqichli trim dizaynining yana bir afzalligi - o'rindiq va vilkaning muhrlangan joylaridan uzoqda yuqori bosim tushishi.
TAKLIF ETILGAN YECHIMLAR
Kavitatsiyani oldini olish uchun turli xil yondashuvlar mavjud. Ular valfni o'zgartirish va globus klapanlarini tanlashni qisqartirishni o'z ichiga oladi. Boshqa echimlar to'g'ridan-to'g'ri globusli valfni tanlashga qaratilgan.
Yangi standart
2013 yilda chiqarilgan Amerika Neft Instituti (API) 623 standartining birinchi nashri oqish, tebranish va kavitatsiyani oldini olish uchun globus klapanlari uchun talablarni o'z ichiga oladi. API 623 standarti, ayniqsa, yuqori bosimli sinflar uchun o'rindiq va vilka va boshqariladigan diskdagi qattiq qoplamani belgilaydi. API 623 da ko'rsatilgan poya diametri API 600 quyma po'latdan yasalgan eshik klapanlari standarti tamoyillariga amal qiladi, turli qiymatlarga ega. API 623 da stend diametri qiymatlari poya va vilkani ajratish kabi uzilishlarga yo'l qo'ymaslik uchun boshqa globus klapan standartlariga, shu jumladan BS 1873 ga qaraganda kattaroqdir. Ushbu standart diametri 2- dan 24- dyuymgacha bo'lgan klapanlarni va 150 dan 2500 gacha bosim sinflarini o'z ichiga oladi. Stellit kobalt-xrom qotishmasi bo'lib, globus klapanining ichki qismlarini, shu jumladan o'rindiqni qattiq qoplash uchun keng qo'llaniladi. va tiqin, eroziya va kavitatsiyani oldini olish uchun.
Muqobil vana tanlash
5-rasm

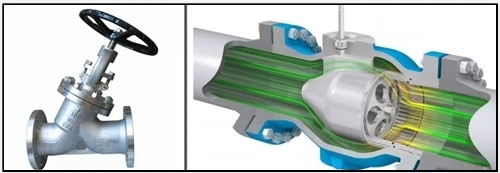

Y tipidagi globus klapanlar (shuningdek, oblik klapanlar deb ham ataladi) va eksenel klapanlar (4 va 5-rasm) eroziya va kavitatsiyani oldini olish uchun ishlatilishi mumkin bo'lgan muqobil valf turlaridir. Y-tipli globus klapan ichidagi oqim yo'li tekis naqshli globusga qaraganda to'g'riroq.
DAGO globus klapanlarining yangi avlodi sifatida eksenel klapanlar past bosimning pasayishi, tez yopilish va ochilish tezligi, silliq oqim xususiyati, past ish momenti va uzoq dizayn muddati kabi ko'plab afzalliklarga ega. Biroq, eksenel klapanlar va Y tipidagi klapanlar to'g'ridan-to'g'ri globusli klapanlarga qaraganda xarajatlar (CAPEX) bo'yicha qimmatroqdir. Bundan tashqari, suv kabi kommunal xizmatlarda globus klapanlari o'rniga kelebek klapanlar afzal ko'rilgan tanlov bo'lishi mumkin. Dengiz suvi xizmatlarida globusli klapanlar o'rniga kapalak klapanlarini tanlashning sabablaridan biri shundaki, kapalak klapanlari arzonroq, ammo globus klapanlarida bo'lgani kabi kapalak klapanlari ichida kavitatsiya sodir bo'lishi mumkin.
XULOSA
An'anaviy T tipidagi globus klapanlarining asosiy operatsion muammosi kavitatsiya hisoblanadi. T tipidagi globus klapanlarini (DAGO) loyihalash uchun Stellite kabi qattiq trim materiallarini tanlash, ko'p bosqichli turdagi kabi kavitatsiyaga qarshi trimlardan foydalanish va API 623 standartini qo'llash tavsiya etiladi. Biroq, Y tipidagi globus (DAGO) yoki eksenel klapanlar kabi vanalarni tanlash kavitatsiya xavfini kamaytirish yoki oldini olish uchun yaxshi echim bo'lishi mumkin.
